Áptomat (aptomat) là thiết bị chuyển mạch tự động phát hiện và ngắt quá tải hoặc ngắn mạch trong vài mili giây, bảo vệ mạch điện nhờ cơ chế tách tiếp điểm và dập hồ quang tuân thủ tiêu chuẩn IEC 60898 và 60947-2, tích hợp cảm biến nhiệt, từ hoặc điện tử để cách ly an toàn và phối hợp chọn lọc với dòng định mức tới 125 A (MCB) hay hơn 1000 A (MCCB), lựa chọn dựa trên Ue, In, Icu và điều kiện môi trường; chi tiết tiếp theo dưới đây.

Máy cắt (Circuit breaker) là gì? Định nghĩa và vai trò

Một aptomat là thiết bị chuyển mạch có khả năng đóng, dẫn và ngắt dòng điện trong điều kiện mạch điện bình thường, và ngắt dòng ngắn mạch trong khoảng thời gian quy định để ngăn ngừa hư hại.

Các vai trò công nghệ của nó bao gồm bảo vệ quá tải và ngắn mạch, cách ly hệ thống, và tính chọn lọc phối hợp mạng trong các mạng phân phối điện.

Phát minh năm 1879 (Jablockoff, dập dầu) và sự phát triển sau đó thông qua các kiểu cấu trúc từ không khí-từ, chân không, SF₆, và trạng thái rắn thể hiện tiến bộ liên tục trong khả năng ngắt mạch và độ tin cậy vận hành.

Định nghĩa Aptomat

Bất kỳ cài đặt điện nào gặp sự cố, một thiết bị ngắt mạch—gọi là aptomat (cầu dao tự động)—hoạt động như một công tắc tự động hóa: khi phát hiện dòng hoặc áp bất thường, nó cắt mạch trong vài mili-giây để ngăn hư hại nhiệt hoặc cơ học cho dây dẫn, thiết bị và con người.

Các chức năng chính gồm ngắt quá tải, ngắn mạch và sự cố tiếp đất, đường cong cắt tùy chọn và dải định mức chuẩn hoá từ miliampere đến kiloampere.

Ưu điểm của aptomat bao gồm khả năng đặt lại, kích thước nhỏ gọn, dung lượng ngắt cao và kỹ thuật dập hồ quang không cần bảo trì bằng không khí, chân không hoặc SF₆, tuân thủ tiêu chuẩn IEC 60898 và 60947-2.

Vai trò và chức năng trong hệ thống điện

Người gác đảm bảo tính liên tục điện, aptomat thực hiện bốn nhiệm vụ liên kết:

(1) đóng cắt thông thường để nối nguồn hay cắt nguồn cho mạch trong phạm vi các định mức làm việc và cắt cho phép;

(2) dẫn dòng công suất liên tục mà không gây tăng nhiệt quá mức;

(3) cắt ly đoạn lỗi có chọn lọc khi quá tải, ngắn mạch hoặc chạm đất, giới hạn năng lượng truyền I²t và dòng ngắn mạch đỉnh Ip ở mức tương thích với thiết bị phía trên và dưới;

(4) khôi phục cấp điện ngay tức thì bằng đóng lại thủ công hoặc tự động khi lỗi đã được loại trừ.

1. Giám sát điện áp và các ngưỡng cắt để bảo đảm độ chọn lọc bảo vệ mạch chính xác.
2. Ngắt hồ quang thông qua cảm biến từ, nhiệt hoặc điện tử cho phối hợp bảo vệ mạch tối ưu.
3. Khôi phục liên tục tính liên tục cấp điện trong khi duy trì ổn định điện áp hệ thống.

Lịch sử hình thành và phát triển

Vào năm 1880 tại London, những bằng sáng chế được cấp cho Sir Romaine Callender đã chính thức hóa thiết bị cầu dao mạch chìm trong dầu đầu tiên thao tác bằng tay, trong đó các tiếp điểm ngắt và môi trường dập hồ quang ngăn một đường dây bị lỗi khỏi mạng phân phối hình xuyến 220 V của Edison.

Năm | Cột mốc

—|—

1924 | Dầu tự bù, 12 kV 250 MVA

1950s | Từ khí, 420 kV 40 kA

1970s | SF₆ GIS, 800 kV 63 kA

1985 | Chân không, 36 kV 40 kA

2020 | Bán dẫn, 24 kV 40 kA/200 μs

Những cải tiến sau đó phản ánh lịch sử phát triển được thúc đẩy bởi các chất lỏng điện môi, bộ ngắt chân không, dập hồ quang SF₆, rơ-le kỹ thuật số, bán dẫn công suất. Ảnh hưởng công nghệ mang lại bộ đổi bán dẫn siêu nhanh, tích hợp chẩn đoán IoT và ngắt tương tác lưới điện.

Cấu tạo của Aptomat

Một bộ cắt điện tích hợp tiếp điểm cố định và di động, buồng khí dập hồ quang, cơ cấu đóng ngắt, phụ kiện cuộn ách và bảo vệ, cùng vỏ bọc cách điện trong cấu trúc của nó.

Hợp kim tiếp điểm đồng-bạc, vật liệu cách điện composite nhiệt rắn hoặc epoxy, vỏ bao chống hồ quang bằng thép hoặc khung nhựa được chọn lọc theo các tiêu chuẩn sản xuất IEC 62271-100, ANSI C37 và UL 489.

Các vật liệu và thành phần tiêu chuẩn hóa này đảm bảo độ chịu điện áp, khả năng cắt ngắn mạch và độ bền theo quy định.

Các bộ phận chính

Cấu trúc của một máy cắt điện gồm bốn khối chức năng: cơ cấu dập hồ quang, cơ cấu truyền động, cơ cấu tiếp điểm, cụm cách điện và hệ thống lò xo − tải hoạt động.

Các bộ phận chính cấu thành thiết bị chuyển mạch, chuyển trạng thái dòng điện, dập tắt hồ quang điện và hồi phục lực liên tục.

Chức năng bảo vệ được hoàn thành khi cảm biến phát hiện quá dòng, kích hoạt cơ cấu giải phóng lõi mạch cắt.

1. Dập hồ quang: buồng khí nén SF6 hoặc chân không làm mát plasma.
2. Truyền động: lò xo xoắn hoặc động cơ điện cho tốc độ ngắt 30 ms.
3. Tiếp điểm: đồng bạc phủ than chống kết 100 kA RMS.

Vật liệu và tiêu chuẩn chế tạo

Bởi vì khả năng dập hồ quang tin cậy và độ bền cơ học triệu chu kỳ phải cùng tồn tại trong khai thác, nên cấu trúc của máy cắt dựa vào các hợp kim và vật liệu tổng hợp cụ thể có hiệu năng được giới hạn bởi IEC 62271 và IEEE C37 như là các chuẩn kiểm soát chế tạo.

Tiếp điểm sử dụng hợp kim chịu cháy Cu–Cr, Cu-W hoặc Ag-Ni với độ cứng 40–120 HV1. Họng hồ quang chứa vật liệu composite polyester gia cố bằng sợi thủy tinh hoặc nhựa epoxy xicloaliphatic.

Vật liệu cách điện sử dụng khí SF₆ (độ tinh khiết 99,9 %) ở 0,5–0,7 MPa hoặc chân không (<10⁻² Pa). Vật liệu chắn bằng nhựa đúc có CTI ≥ 600, rỉ đường ≤ 2,5 mm.

Cửa chớp, trục truyền động và bình được gia công từ Al 6061-T6 ép đùn hoặc thép không gỉ austenitic 304L để chịu được 12 000 chu kỳ CO. Tất cả kích thước và thử nghiệm tuân thủ tiêu chuẩn quốc tế được ghi nhận trong chứng chỉ.

Nguyên lý hoạt động của thiết bị ngắt mạch

Các điều kiện quá dòng kích hoạt thiết bị ngắt mạch mở do dãn nở nhiệt của dải kim loại kép, đẩy từ của pittông solenoid, hoặc đánh giá điện tử đạo hàm tức thời của dòng điện.

Cơ chế nhiệt và từ tính hoạt động độc lập trong phạm vi mili giây, trong khi mô-đun điện tử cung cấp các ngưỡng lập trình và đặc tính thời gian-dòng.

Khi phát hiện quá tải kéo dài hoặc độ tăng nhanh ngắn mạch, bộ ngắt kích hoạt cơ cấu vận hành tách các tiếp điểm dưới áp suất cao để dập hồ quang.

Cách ngắt mạch khi quá tải, ngắn mạch

Được bảo vệ trước các cơ chế nhiệt từ bên trong, aptomát vỏ khuôn cảm biến hai nhiễu loạn song song hoạt động dọc theo các quỹ đạo riêng biệt nhưng tích hợp.

1. Phần tử nhiệt: Dải song kim bị cong khi quá tải điện, hiệu chỉnh ở 1,13–1,45×In.
2. Khung nam châm: Đóng kích tức thì chỉ trong 5 ms khi dòng sự cố đạt 3–20×In.
3. Liên kết dẫn động tiếp điểm: Cần gạt lò xo sụp xuống, đẩy tiếp điểm cháy qua ống định hình cột hồ quang; phục hồi điện môi ≥ 8 kV/mm bảo đảm ngắt mạch an toàn trước năng lượng xuyên qua đỉnh.

Các cơ chế bảo vệ: nhiệt, từ, điện tử

Hoạt động nhiễm từ phân chia thành hai chức năng phụ rõ rệt nhưng phối hợp, trong khi ap-tô-mát hiện đại tăng cường cặp này bằng một mô-đun ngắt điện tử.

Bảo vệ nhiệt sử dụng dải kim loại kép uốn cong đáp ứng với dòng quá tải, được hiệu chỉnh theo nhiệt độ làm việc.

Bảo vệ từ sử dụng từ thông cuộn cảm ngay lập tức kích động chuyển động nam châm dưới giá trị ngắn mạch, không nhạy với dao động môi trường.

Mô-đun điện tử đo công dụng hữu ích RMS qua cảm biến Hall, cung cấp tạo dạng đường cong thời gian-dòng điện và độ nhạy điện nhiều dải.

Dung sai hiệu chỉnh: nhiệt ±5 °C, từ ±20 %, điện tử ±1 %.

Chọn lọc nâng cao đạt được bằng ngưỡng ngắt điều chỉnh và thuật toán khóa vùng.

Phân loại máy cắt điện phổ biến

Người kỹ thuật sắp xếp aptomat vào khuynh hướng phân loại chính xác theo cấp điện áp (hạ thế, trung thế, cao thế),

chuẩn loại nguyên lý hoạt động (nhiệt-từ, thủy lực, điện tử) và nhóm ứng dụng (dân dụng, công nghiệp, năng lượng tái tạo).

Các mục tiêu này tương ứng với giới hạn điện áp định mức, cơ chế cắt phá, và điểm lắp đặt.

Theo cấp điện áp: hạ thế, trung thế, cao thế

Phân loại theo cấp điện áp phân chia các máy cắt thành loại hạ thế (< 1 kV), trung thế (1–52 kV) và cao thế (> 52 kV), mỗi loại tương ứng với các chế độ thử điện áp chịu đựng và ngắn mạch tiêu chuẩn IEC và ANSI.

1. CB hạ thế lắp trong tủ phân phối điều khiển đường dây 400 V với kết cấu vỏ khuôn hoặc loại nhỏ gọn.
2. Các loại chân không hoặc SF6 trung thế bảo vệ đường dây, trạm phân phối và lưới vòng từ 3,6 kV đến 36 kV.
3. Cao thế các loại bình sống, bình chết và GIS ngắt lập các đường dây truyền tải siêu cao thế trên 52 kV với cường độ ngắn mạch đối xứng kA.

Theo nguyên lý: nhiệt, thủy lực, điện tử

Nguyên lý hoạt động chia các họ cầu dao hiện hành thành nhiệt từ, thủy lực-từ và hoàn toàn điện tử.

Thiết bị nhiệt từ dùng dải bimetal và cuộn cảm tác động tức thời, dịch chuyển các đặc tính nhiệt và từ để ngắt dòng điện.

Biến thể thủy lực-từ sử dụng solenoid giảm xóc dầu, lực cuộn dâch chuyển pittông thủy lực, cho việc ngắt không phụ thuộc nhiệt độ thông qua cài đặt từ thông điều chỉnh.

Công nghệ điện tử thực hiện cảm biến AC/DC và logic DSP chạy thuật toán bảo vệ với sai số mili giây, cho phép điều chỉnh đường đặc tuyến và truyền thông.

Nguyên lý hoạt động tích hợp giải phóng từ, nhiệt bimetal và tính toán firmware trong cơ chế bảo vệ, ngắn tức thì sự cố trên quá tải, ngắn mạch hoặc sự cố nối đất.

Theo ứng dụng: dân dụng, công nghiệp, năng lượng tái tạo

Dù được lắp trong tủ phân phối dân dụng một pha hay trong khung inverter nhiều megawatt, thiết bị ngắt mạch đó hoạt động khác biệt đáng kể khi cấu hình tải, mức độ sự cố và chu kỳ làm việc thay đổi, buộc nhà sản xuất phải điều chỉnh kích thước khung, dòng định mức, đặc tính cắt và kiến trúc phụ kiện cho từng yêu cầu riêng của phân khúc dân cư, công nghiệp và năng lượng tái tạo.

1. Thiết bị dân dụng – CB thanh DIN 6–125 A, đặc tuyến C, khả năng ngắt 6 kA, cổng tiếp cận an toàn chống chạm tay.
2. Công nghiệp – CB khung vỏ bảo vệ kim loại lên tới 3200 A, mạch ngắt điện tử LSI, bộ kéo ra cho bảo trì công nghiệp; chịu được 100 kA Icu.
3. Tái tạo – CB dc 1000 V/1500 V theo chuỗi, cắt hai chiều, 1500 Vdc 8 kA, vỏ IP-65, phụ kiện chống PID cho mất cân bằng điện áp.

Ứng dụng của Máy ngắt mạch

Các aptomat bảo vệ mạch nhánh trong tủ phân phối dân dụng chống quá tải và ngắn mạch.

Thiết bị đóng cắt công nghiệp sử dụng aptomat khối ép và aptomat công suất để bảo vệ động cơ, máy biến áp và thanh góp dòng điện lên tới vài kiloampe.

Các công viên quang điện quy mô lớn và trang trại gió tích hợp aptomat cao áp trong trạm biến tần và trạm thu gom để cắt lỗi và cho phép ngắt kết nối phù hợp với lưới điện.

Trong gia đình

Khi hệ thống điện trong nhà ở được chia thành các mạch hạ áp 220/110 VAC riêng biệt, cầu dao (circuit breaker) đóng vai trò là thiết bị bảo vệ quá tải và ngắn mạch cho từng nhánh, cho phép ngắt nguồn an toàn mà không gây hư hỏng dây dẫn hay thiết bị kết nối.

1. Mỗi circuit breaker gia đình giám sát dòng điện cụ thể của phòng, tự động cắt khi I ≥ 1,13 In để bảo vệ điện.
2. Loại ACB 10 kA phổ dụng lắp tủ chính, còn RCBO 30 mA dùng cho nhánh ẩm ướt bảo vệ điện giật.
3. Định kỳ kiểm tra tuổi thọ 10 năm, khớp nhiệt và nam châm lệch giảm độ nhạy ngắn mạch nhẹ.

Trong công nghiệp

Ở hạ tầng phân phối điện công nghiệp 400/690 VAC, thiết bị ngắt được chia thành MCCB (moulded-case circuit breaker) 100–2500 A, ACB 800–6300 A và VCB 24 kV trở lên, hoạt động theo IEC 60947-2/-4 và IEC 62271-100 nhằm đảm bảo giới hạn I²t cho cáp, khởi động động cơ đồng bộ 150 kW và mạng tự động hóa Profibus/Modbus.

Mô-đun bảo vệ gắn được cài trip L-S-I-G, cho phép selectivity cấp 1–3.

Điều khiển vi xử lý bù đất chống kích sóng inrush 50 kA; công nghiệp sử dụng khung hợp kim phủ composite arc chute đạt cấp IP54.

Chỉ số MTBF ≥ 200 000 lần đóng-cắt, bảo dưỡng hot-swap.

Trong hệ thống năng lượng mặt trời và điện gió

Với các trang tổ hợp quang năng ≥1 MWp và trạm điện gió ≥3 MW, thiết bị ngắt phải xử lý dòng vận hành 1000 VDC hoặc 1500 VDC, chịu ngắn mạch thấp điện trở mạng (<8 mΩ).

Đồng thời kiểm soát năng lượng kích từ inverter cấp điện AC khi kích sóng ngõ ra MPP tracker (khoảng 13 kA, lũy kế 500 ms theo IEC 60947-3).

1. Mỗi chuỗi pin PV cần cầu dao DC kiểm soát arc fault tới 1000 V, tuân UL 1741.
2. Tháp gió cầu dao 690 VAC loại khí bảo vệ dòng ngắn mạch 50 kA theo IEC 61400-1.
3. Hệ thống điện tích hợp trạm biến áp trung thế 35 kV với song song bộ ngắt, bảo toàn năng lượng tái tạo.

So sánh với các loại CB khác: MCB, MCCB, RCCB, RCBO

Thiết bị vỏ khuôn bao gồm bốn họ chuẩn hóa: MCB (≤125 A, 1 hoặc 2 cực, nhiệt-từ), MCCB (trên 1000 A, cắt điều chỉnh được), RCCB (chỉ giám sát dòng dư, lõi từ hình xuyến), và RCBO (kết hợp MCB-RCCB trong chiều rộng 18 mm).

Mỗi loại biểu thị một phạm vi đặc trưng của dòng định mức, khả năng cắt, tính chọn lọc l-p, n-l và ngưỡng phát hiện rò rỉ để quyết định tính khả dụng trong ứng dụng.

Người thiết kế cân nhắc sự nhỏ gọn, chi phí, khả năng ngắt mạch và khả năng miễn dịch rò rỉ để xác định cấu hình thiết bị tối ưu.

Đặc điểm nhận biết

Các khối aptomat được lắp trong tủ phân phối theo các nhãn bảo vệ điện khác nhau, mỗi nhãn riêng biệt theo phạm vi chức năng chứ không đơn thuần theo kiểu vỏ.

1. MCB: 1–125 A, cắt nhiệt-từ, đặc điểm vật liệu vỏ nhựa nhiệt rắn, đặc điểm bảo vệ chỉ quá tải/ngắn mạch.
2. MCCB: 16–1600 A, cắt từ điều chỉnh được, cách điện bằng polyester gia cố sợi thủy tinh, bổ sung phát hiện sự cố chập đất.
3. RCCB/RCBO: ≤125 A cảm dòng dư, vòng xuyến ferrite, dạng sóng Type A/AC/F, bảo vệ ngắn mạch và rò rỉ đất bổ sung ở RCBO—sự khác biệt đã được tách rõ ở trên.

Ưu, nhược điểm từng loại

MCB có dòng 0,5–125 A, gắn rail DIN, khả năng ngắn mạch 3 kA–10 kA—ưu điểm: kích thước nhỏ gọn; nhược điểm: chọn lọc chỉ đạt ở 6 kA.

MCCB xử lý ≤2500 A, 36 kA–100 kA, mô-đun cắt tự chỉnh—ưu điểm: dung lượng lớn, chọn lọc theo vùng; nhược điểm: thể tích gấp đôi so với MCB.

RCCB cảm ứng rò rỉ 10–500 mA nhưng không bảo vệ quá tải—ưu điểm: bảo vệ sốc điện cho người; nhược điểm: không phát hiện sự cố phase–trung tính.

RCBO kết hợp bảo vệ quá tải của MCB với lõi rò rỉ RCCB—ưu điểm: bảo vệ từ một thiết bị duy nhất; nhược điểm: chiếm 36 mm rộng và dễ cắt nhầm dưới 0,75×In do nhạy cảm của nam châm xuyên tâm tích hợp.

Cách lựa chọn Aptomat phù hợp

Dòng điện danh định, dung lượng cắt, đặc tính xa, định mức điện áp, cấu hình cực và cấp môi trường xác định cơ sở quyết định cho áptômát.

Lắp đặt phải nghiêm ngặt tuân thủ các giá trị mô men xoắn, tiết diện dây dẫn phía thượng lưu và hạ lưu, khoảng cách thông hơi, yêu cầu thông gió và khả năng tiếp cận để bảo trì.

Phối hợp với các thiết bị bảo vệ phía thượng lưu là bắt buộc để đảm bảo tính chọn lọc trong điều kiện sự cố.

Các thông số cần quan tâm

Việc lựa chọn đúng đắn đòi hỏi phải xem xét kỹ lưỡng tám chỉ số then chốt: điện áp hoạt động định mức (Ue), dòng điện hoạt động danh định (In) ở nhiệt độ môi trường xác định, khả năng cắt ngắn mạch (Icu/Ics), ngưỡng cắt tức thì (Ii) hoặc loại đặc tuyến (B, C, D, K, Z), điện áp cách điện (Ui), điện áp chịu xung (Uimp), số chu kỳ bền cơ khí và điện, và dải nhiệt độ tuân thủ;

không tương thích ở bất kỳ chỉ số nào cũng ảnh hưởng đến khả năng chọn lọc, dập hồ quang và an toàn cho con người.

Cách chọn lựa hợp lý đòi hỏi bộ thông số điện hoàn chỉnh gồm tần số hoạt động (50/60 Hz), dòng điện định mức không vượt phạm vi kỹ thuật °C.

1. Ue ≥ hệ thống 230/400/690 V
2. In ≥ 1,1×dòng phụ tải 50 Hz/60 Hz
3. Icu ≥ dòng ngắn mạch tối đa

Lưu ý khi lắp đặt

Sau khi aptomat đã được chọn kích cỡ theo bảng định mức đầy đủ, việc lắp đặt đúng cách quyết định khả năng duy trì các năng lực điện và cơ khí đó.

Tuân thủ IEC 61439 quy định lắp đặt bắt buộc bố trí thẳng đứng ±5°, moment xoắn 14 N·m ±1 N·m trên thanh dẫn M10, IP ≥20 dễ tiếp cận, và nhiệt độ môi trường ≤40 °C; nếu sai lệch phải giảm năng lực cắt dòng.

Tiết diện thanh dẫn đồng thỏa điều kiện I²t chịu đựng, mặt được mạ để dưới 0,03 mΩ.

Cầu dao cách ly nằm ở phía hạ lưu để cho phép cô lập và lưu ý an toàn trong thời gian bảo trì.

Khoảng cách cách điện: 50 mm pha-pha, 75 mm pha-đất, đã xác nhận bởi thử nghiệm điện áp 2 kV đinh/1 phút.

Thử nghiệm chức năng bao gồm xác minh đường cong nhảy ở 135 % Iₙ <1 h; bản ghi nhật ký được lưu trữ.

Liên tục nối đất ≤0,1 Ω đã được xác nhận.

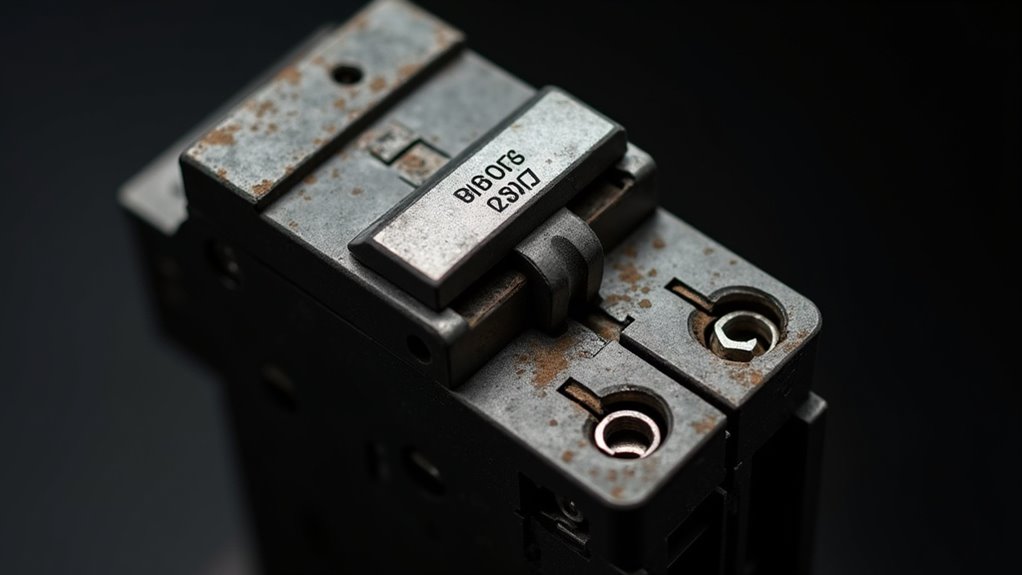

Bảo dưỡng và kiểm tra Circuit breaker

Các tiêu chuẩn quốc tế IEC 62271-100 khuyến cáo nên thử nghiệm chức năng mỗi một đến ba năm và kiểm tra nội bộ hoàn toàn mỗi mười năm hoặc sau 2.000 chu kỳ đóng cắt, tùy điều kiện nào đến trước.

Ảnh nhiệt bất thường tăng trên 20 °C bên ngoài vỏ, biến dạng nhìn thấy được của ống hồ quang, hoặc trở kháng tiếp xúc không duy trì dưới 50 µΩ đều biểu thị phải thay thế bắt buộc.

Việc tuân thủ cả chu kỳ định kỳ và tiêu chí xuống cấp cần thiết để duy trì khả năng ngắt sự cố hồ quang.

Chu kỳ bảo dưỡng đề xuất

Để duy trì khả năng ngắt an toàn, bộ phận kỹ thuật tuân thủ chu kỳ bảo dưỡng định kỳ gồm kiểm tra thị giác, thử chức năng và đo lường thông số.

1. Chu kỳ kiểm tra tối thiểu 12 tháng/lần (điều kiện bình thường) hoặc 6 tháng/lần trong môi trường bụi, ẩm cao.
2. Tần suất bảo trì đầy đủ mỗi 3 – 5 năm, bao gồm vệ sinh tiếp điểm, căn chỉnh lò xo, bôi mỡ khớp động đúng chủng loại.
3. Ghi nhật ký dữ liệu điện trở tiếp xúc, thời gian ngắt, dòng cắt định mức sau mỗi lần thử để truy xuất chuỗi lịch sử.

Dấu hiệu Aptomat cần thay thế

Khi giá trị đo điện trở tiếp xúc vượt giới hạn trên của nhà sản xuất 20 % hoặc sự ăn mòn tích lũy của các tiếp điểm hồ quang vượt 2 mm thì tiêu chí thay thế cho máy cắt trung áp được xem là đã đạt ngưỡng.

Những dấu hiệu bắt buộc thay thế then chốt gồm: thời gian ngắt sai khác quá giới hạn, điện trở cách điện ≤1 MΩ, rò rỉ SF₆ liên tục >0,5 %/năm, vết nứt nhìn thấy trong vỏ nhựa epoxy và đạt đến giới hạn bền cơ học.

Dữ liệu chẩn đoán từ thử phóng điện một cực, hệ số công suất cách điện và phóng điện cục bộ cô đặc quyết định thay thế.

Quy chuẩn quy định IEC 62271-100 bắt buộc kiểm tra hệ thống đối với các ngưỡng định lượng này nhằm bảo đảm độ tin cậy vận hành và hiệu suất an toàn tuyệt đối.

Kết luận

Tóm tắt phân tích trước đó, một thiết bị ngắt mạch hiện ra như một cơ cấu độ trễ cực nhỏ, bảo vệ điện cơ hoặc điện tử, có chức năng chính phát hiện dòng điện bất thường, dập hồ quang đã hình thành và cách ly cơ học phần lỗi của hệ thống trong vài mili giây nhằm bảo toàn tính toàn vẹn của hệ thống và an toàn cho nhân sự.

Tổng kết các điểm nhấn:

• Kiểm định định kỳ bằng dòng thử hợp quy IEC 62271-100 tối thiểu mỗi 12 tháng.
• Ký ức bảo vệ phải được ghi với mốc sai số ±1 ms cho dữ liệu nhiễu hậu phá sự.
• Thay thế khi tuổi đỉnh duy trì độ cách điện còn <50 %.
